Funpack第四期活动板卡:EFR32BG22 Thunderboard - 用于向电池供电的IoT产品添加蓝牙连接

Funpack第四期活动板卡:EFR32BG22 Thunderboard - 用于向电池供电的IoT产品添加蓝牙连接
基本信息
描述:Thunderboard BG22是一个小型,优化的开发平台,用于向电池供电的IoT产品添加蓝牙连接。?
器件类别:收发器; 传统蓝牙? 5
产品图片
产品特性
小型Thunderboard
EXP兼容的突破
目标设备
EFR32BG22
适用于大批量产品的安全蓝牙5.2 SoC
76.8 MHz,带有512 kB闪存和32 kB RAM的ARM Cortex-M33
支持方向检测和LE编码PHY的Bluetooth 5.2无线电
38.4 MHz HFXO晶体
32.768 kHz LFXO晶体
2.4 GHz匹配网络和芯片天线
板载控制器
J-Link调试器
SWD物理层
通过UART /异步协议进行数据包跟踪
具有硬件流控制的虚拟COM
USB Micro-B连接器,用于调试连接
用户界面功能:
1个按钮(带有EM2唤醒功能)
1个LED
数据存储/ OTA支持
8 Mbit SPI闪存
省电功能
传感器的可控且独立的电源域
适用于Android和iOS的移动应用
查看传感器数据,控制LED并检测按钮按下情况
快速实现iOS应用
以本机代码实现的Android应用
感测器
迷你简易调试连接器(兼容SLSDA001A),可访问:
航空情报管理
PTI
VCOM
社区
板上的EFR32BG22 蓝牙低功耗 5.2 SoC 系列特性参数
?无线
蓝牙 5.2
+6 dBm 发射
-106.7 dBm 接收 (125 Kbps)
AoA 和 AoD
带 TrustZone 的 Arm? Cortex?-M33
工作频率76.8 MHz
FPU 和 DSP
352/512 kB 闪存
32 kB RAM
外设资源
2 个 USART、2 个 I?C、2 个 PDM 以及 GPIO
12 位 ADC(16 通道)
内置温度传感器,精度 +/-1.5°C
32 kHz 500 ppm PLFRCO,无需晶体
超低功耗
3.5 mA TX(无线电)
2.6 mA RX(无线电)
具有 32 kB RAM 的 1.4 ?A EM2
EM4 模式使用 RTC 时耗电 0.5 ?A
世界一流的软件
蓝牙 5.2
蓝牙网状网络 LPN
测向
nApple HomeKit
安全
AES128/256, SHA-1, SHA-2(256 位)
ECC(最高 256 位)、ECDSA 和 ECDH
真随机数生成器 (TRNG)
RTSL 安全启动
锁定/解锁功能,可安全调试
应用
资产标签和信标
消费im电竞体育 官方网站?仄
便携式医疗设备
蓝牙网状网络低功耗节点
运动、健身和保健设备
互联家居
楼宇自动化和安全
资源链接
入门
设置您的Thunderboard BG22套件
要求
Thunderboard BG22套件
纽扣电池或Micro-USB电缆(不包含)
步骤1:取消装箱Thunderboard BG22
从包装盒中取出Thunderboard EFR32BG22。
为您的Thunderboard EFR32BG22供电:将电池放在板子底部的币形电池盒中,或插入micro-USB电缆。
步骤2:使用Thunderboard移动应用

Silicon Labs和我们的合作伙伴可为Thunderboard提供多种应用程序。在本指南中,我们将使用Silicon Labs的官方应用程序。

下载Thunderboard移动应用
在手机上启用蓝牙

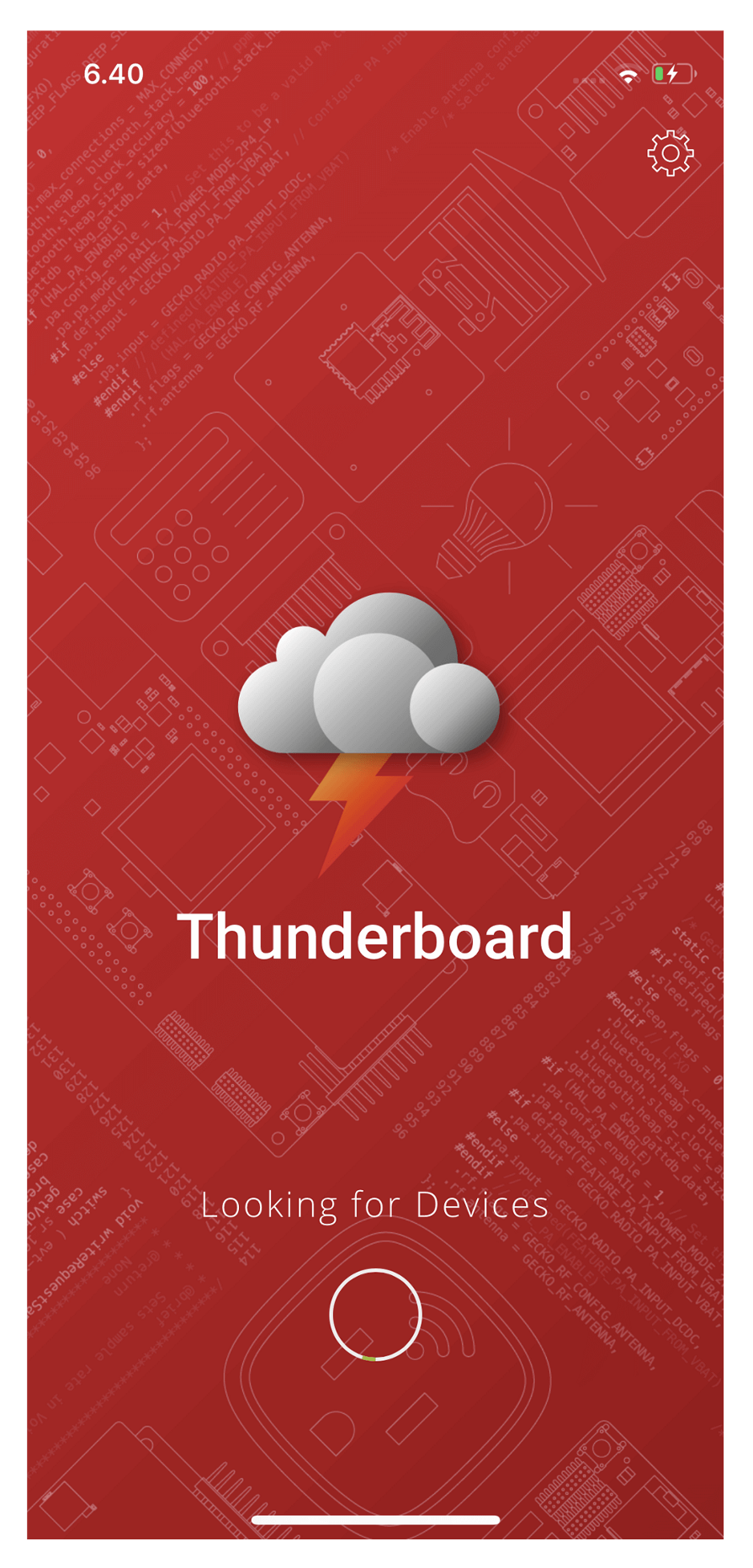

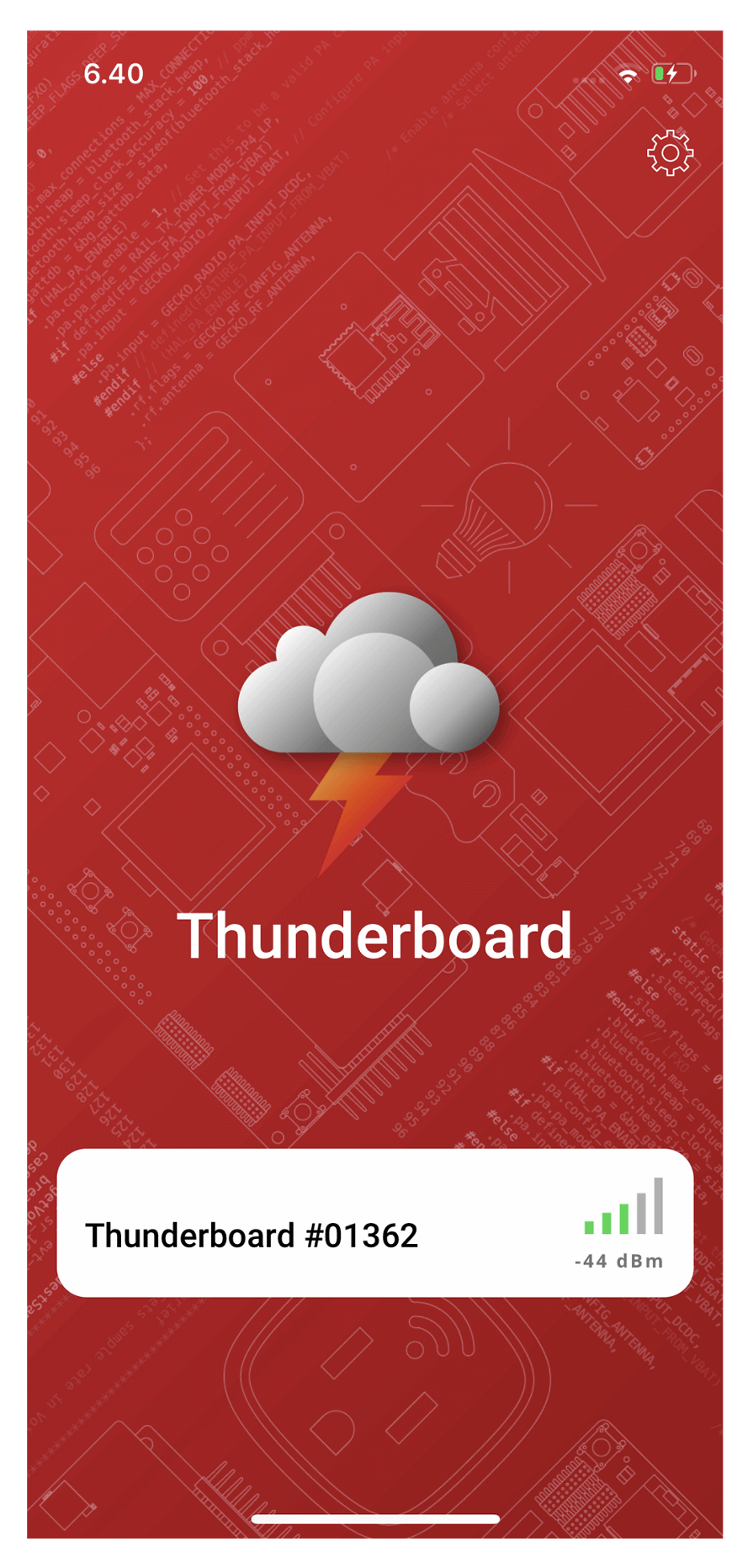

启动应用程序以发现您的Thunderboard BG22。
按下Thunderboard BG22上的“重置”按钮以重新开始广告。??

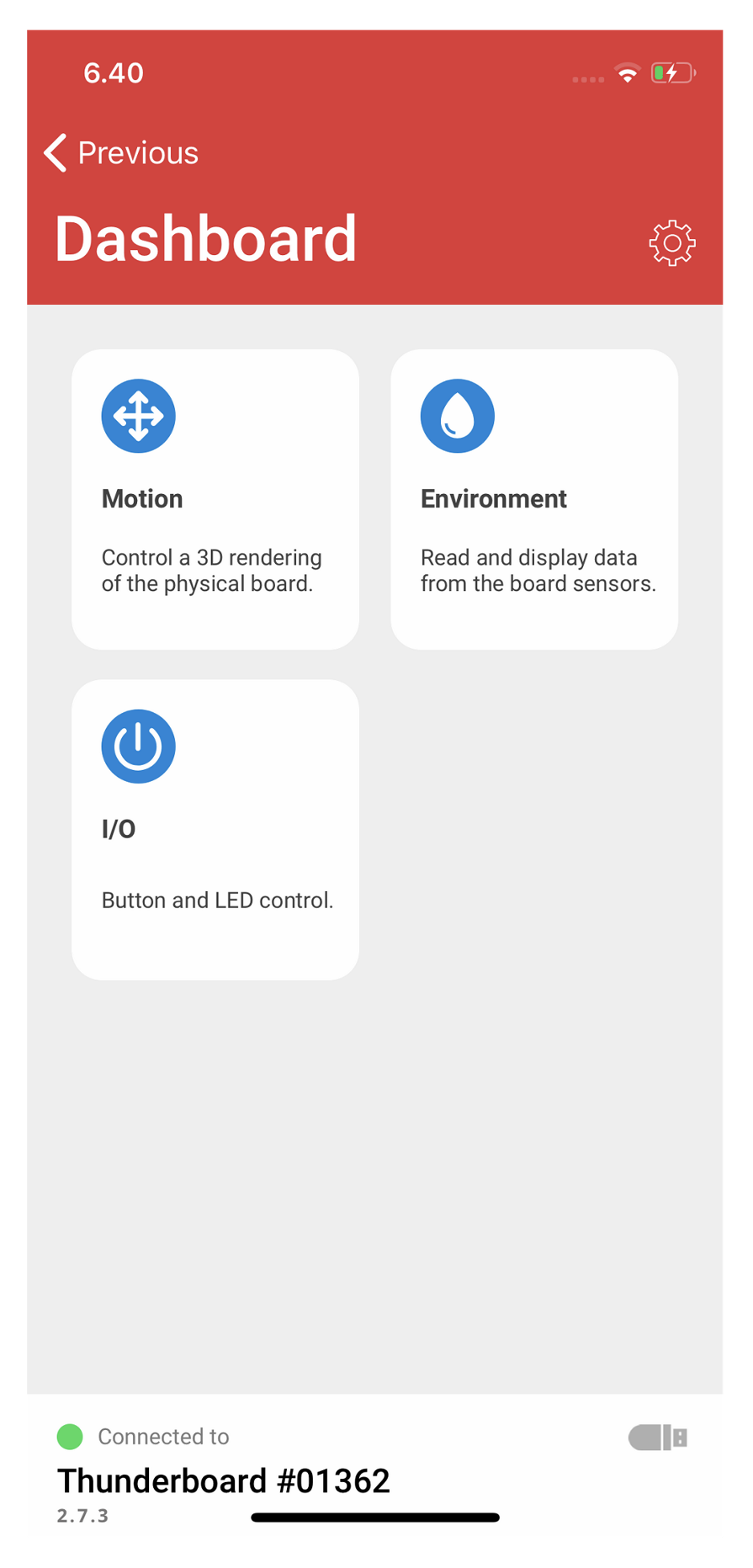

与Thunderboard BG22连接后,您将被带到应用程序仪表板。?
步骤3:尝试使用传感器
成功连接Thunderboard BG22之后,我们就可以测试主板功能了。

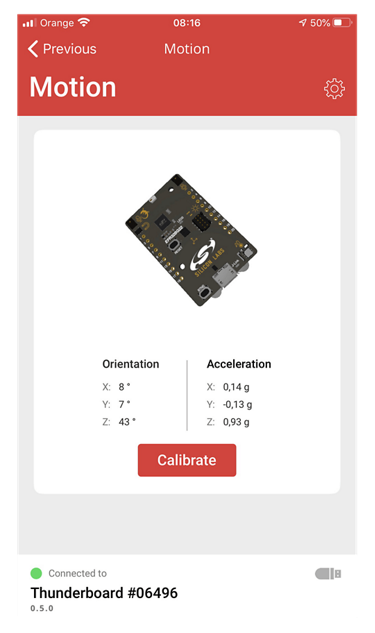

选择运动并校准im电竞体育 官方网站板,然后测试加速度计和陀螺仪。

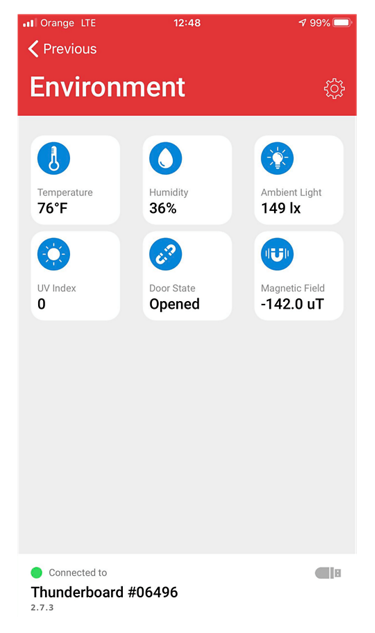

选择“环境”以测试许多环境传感器
湿度和温度:吹或盖住温度。用手指感应
灯光:覆盖或照亮板上的灯光
磁场和门状态:将磁体移至霍尔效应传感器附近并观察其影响
动作:将板子移到房间或建筑物的另一侧

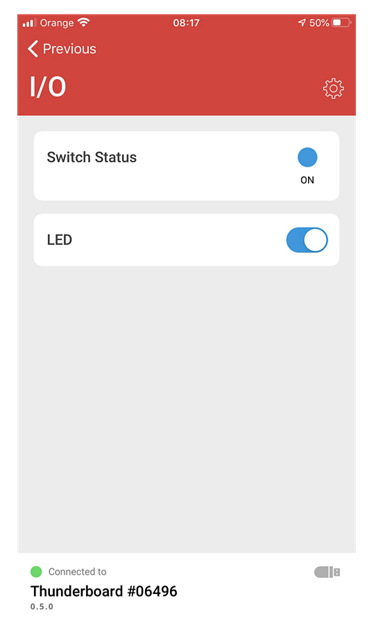

选择“ I / O”以测试按钮和LED。
开关:按下板上的两个按钮
指示灯:应用程序开关将打开/关闭板上的小LED
使用Thunderboard BG22套件进行开发
要求
Thunderboard BG22套件
微型USB电缆
简单工作室
蓝牙SDK
步骤1:获取Simplicity Studio
步骤2:连接到您的计算机
使用micro-USB B电缆将Thunderboard EFR32BG22连接到计算机。USB连接器旁边的蓝色LED指示灯应点亮,以验证连接性。
步骤3:安装驱动程序
遵循安装向导,以便它可以安装基本驱动程序。
步骤4:登入
通过登录,您将可以访问Thunderboard EFR32BG22所需的无线堆栈和SDK。您此时无需注册Thunderboard EFR32BG22。
步骤5:安装最新的软件
5a. 如果这是您第一次安装Simplicity Studio,只需根据检测到的“已连接设备”遵循安装向导的建议。
5b. 如果您已经安装了Simplicity Studio,请单击“更新软件”按钮,然后从对话框底部选择“安装向导”。
5c. 确保安装了最新版本的“ Bluetooth SDK”(2.6版或更高版本)。
5d.?在启动器窗口中,单击以更改首选的SDK,然后选择具有最新蓝牙SDK的Gecko SDK套件。
步骤6:克隆项目
在启动器透视图中,在“设备”窗口中选择EFR32BG22套件,从可用的“软件示例”中选择所需的项目。此操作将克隆预测试的项目。在这里,您可以探索和修改以及源代码,编译和调试。
